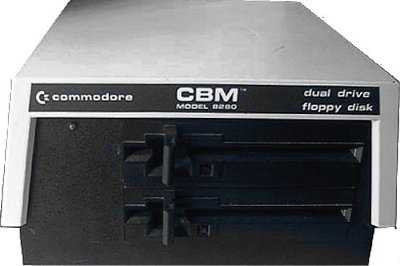

CBM 8280
|
Die CBM 8280 war ein wahres Monstrum. Dieses Doppel-Laufwerk ist heute recht selten und eigentlich nur für Sammler interessant. Unter dem üblichen Blechkleid mit CBM-Logo verbirgt sich ein robustes Tandon-Laufwerk.
Das DOS der Floppy ist speziell für BASIC 4.0
ausgelegt.
|
Technische Daten
|
Totale Speicherkapazität |
?
|
|
Sequentielle Dateien |
?
|
|
Relative Dateien |
?
|
|
Einträge im Directory |
? (pro Diskette)
|
|
Sektoren pro Spur |
1 bis 26
|
|
Spuren |
77
|
|
Blöcke |
?
|
|
DOS |
3
|
|
Schnittstelle |
IEEE488
|
|
ICs und weitere Daten |
|
 6502
(2) |
Mikroprozessor
|
|
6522
|
VIA
|
|
6532
(2) |
RIOT
|
|
Controller |
WD 1797-02
|
|
2114 (4) |
2Kb RAM
|
|
Stromversorgung |
220 V~
|
|
Leistung |
100 Watt
|
|
Laufwerke |
TM848-2 Double Sided, DD, 1/2 HT 8", 1,6 M
|
|
Disketten |
8-Zoll, DS-DD
|
|
Erscheinungsjahr |
198?
|
Interna und technische Unterlagen
 |
Links im Bild ein belüftetes 5V/12V= Netzteil auf einer separaten Platine. Das sieht man bei CBM sonst leider nie.
|
Rechts im Bild die große Kontroller-Platine
Besonderer Dank geht an Winfried Falkenhahn für das Fotos seines CBM8280-Laufwerke !
