Einige kleine Beispiele für die Anwendung des Cartridge mit SPI-Basic.
Ein "Hello-World"-Beispiel mit einer Duo-LED
Im rechten Bild sieht man den Minimal-Aufbau. Die Anoden der Rot/Grün Duo-LED wurden jeweils in Bit 0 von Port 0 und Bit 7 von Port 1 gesteckt. Die gemeinsame Kathode ist mit einem 4K7-Widerstand in GND eingesteckt. So fließen ca. 1mA Strom, das die Ports nicht überfordern wird.
Im kleinen Video links sieht man diese LED in Aktion. Am unteren Rand des Bildes blinkt natürlich ebenfalls die kleine "Activity"-LED des Cartridge.
I/O-Ports sind keine Steckdose ! - Bitte immer ins Datenblatt schauen, ob die Ports den Anforderungen genügen !

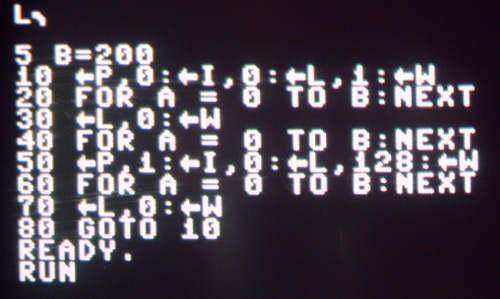

Im linken Bild sieht man das laufende Programm vom C= 1084 abfotografiert.
In Zeile 10 wird Port 0 konfiguriert und das Portbit 0 (=1) geschrieben, dann folgt eine kurze Warteschleife, um dann das Bit wieder zu löschen. Nach einer weiteren Warteschleife wird dann Bit 7 von Port 1 gesetzt, gewartet, wieder gelöscht, und am Ende springt das Programm wieder an den Anfang. So läuft es lustig im Kreis und beide LEDs leuchten immer wieder nacheinander auf.
Weitere Informationen und der Download zu SPI-Basic sind auf der Bit Blaster Hauptseite zu finden.
I/O-Ports sind keine Steckdose ! - Bitte immer ins Datenblatt schauen, ob die Ports den Anforderungen genügen !
