VC 1541 Single Floppy Disk








VC 1541 VIC 1541



Die 1541 war das Standard-Diskettenlaufwerk für den C64. Alle Commodore 8-Bit-Laufwerke basieren auf dem gleichen Design. Eigentlich ist die Floppy ein eigenständiger Computer, daher wird diese auch als intelligentes Disketten-Laufwerk bezeichnet.



Die Geschwindigkeit war leider nicht berauschend. Im Laufe der Zeit wurden aber neben vielen anderen Erweiterungen, auch viele Beschleuniger auf Soft- und Hardwarebasis entwickelt.



Auf dieser Seite erhälst Du einen kleinen Einblick in Hardware, Software und Pflege des Laufwerks.









Inhalt


Hardware



Modelle

Technische Daten

Interna und technische Unterlagen

Firmware auf Diskette sichern





10 open 15,8,15

20 open 2,8,2,"@0:1541rom,s,w"

30 for ah=192 to 255

40 for al=0 to 128 step 128

50 print#15,"m-r";chr$(al);chr$(ah);chr$(128)

60 for i=1 to 128

70 get#15,a$:if a$="" then a$=chr$(0)

80 print#2,a$;

90 next i: next al: next ah

100 close 2: close 15





Welche Disketten müssen verwendet werden ?





Downloads





Service Manual Model 1540/1541 Disk Drive (November 1985 PN-314002-01)



Das Service Manual online und als Download





Hacks





Schreibkontrolle



Eine kleine Schreibkontrolle per LED



Elektronischer Disklocher



Elektronischer Disklocher mit Disk-Change-Erhaltung



Luxus-1541 mit AVR ATMega8



1541 mit 7-Segment-Anzeige und diversen Einstellmöglichkeiten. Der alte Bascom-Source ist leider nicht mehr verfügbar ! Es wird aber nochmal eine neue Version mit ANSI C-Source und LCD-Unterstützung geben.





Paralleler Anschluß



Paralleler Port



Grundlagen



Bit für Bit am seriellen Bus







































Modelle
1541-A1 1541-A1
Die erste Version der VC 1541. Die folgende und bekannteste 1541 mit dem Alps-Laufwerk.
1541-A1 1541-A1

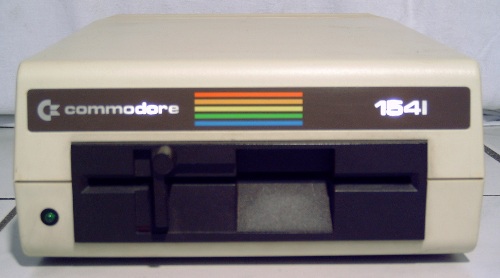

Die 1541 mit Mitsumi-Knebel-Laufwerk. Ein seltenes Fundstück, das scheinbar aus Resten produziert wurde.




















































































Technische Daten


Totale Speicherkapazität


174848 Bytes



Spuren


35



Sektoren pro Spur


17-21



Blöcke


664



DOS


2.6



ROM


16 Kb DOS



RAM


2Kb



Schnittstelle


IEC



ICs und weitere Daten


Typ und Steckplatz


6502


Prozessor


6522 (2)


VIA


6116


2Kx8






Mechanik


Erscheinungs-Jahr


1982






























Interna und technische Unterlagen






Tool Icon









VC 1541 PCB



VC 1541 PCB



ASSY 250442



ASSY 1540050















Downloads und Links


Download Disk Operating System (DOS) ROM low DOS 2.6 C000-DFFF



Download Disk Operating System

(DOS) ROM high DOS 2.6 E000-FFFF






     VC 1541 bei Zimmers.net
